Разбираем виды кирпичной кладки и способы читать рисунок фасада: ложковый, тычковый, цепной и декоративные варианты. Показываем, что согласовать до работ.
Что называют рисунком кирпичной кладки
Вид кирпичной кладки описывает то, как изделия расположены в рядах и как смещаются вертикальные швы. Рисунок фасада возникает из выбранной перевязки, формата кирпича, цвета раствора и особенностей поверхности. Для владельца дома это одновременно визуальная характеристика и часть проектного решения, которое нужно увязать с конструкцией стены.
На видимой стороне кирпича различают длинную грань — ложок — и короткую — тычок. Названия ложковая и тычковая кладка связаны с тем, какая грань обращена наружу. В реальной стене к этому добавляются повороты на углах, примыкания, проёмы и внутренние части конструкции.
Когда заказчик выбирает вид кладки по фотографии, важно выяснить, является ли изображение декоративным примером или проектной схемой. Узор, который смотрится аккуратно на небольшом фрагменте, должен корректно продолжаться по фасадам, на углах и вокруг окон. Рабочую раскладку готовят с учётом реального формата и допуска изделий.
Ложковая, тычковая и цепная перевязка

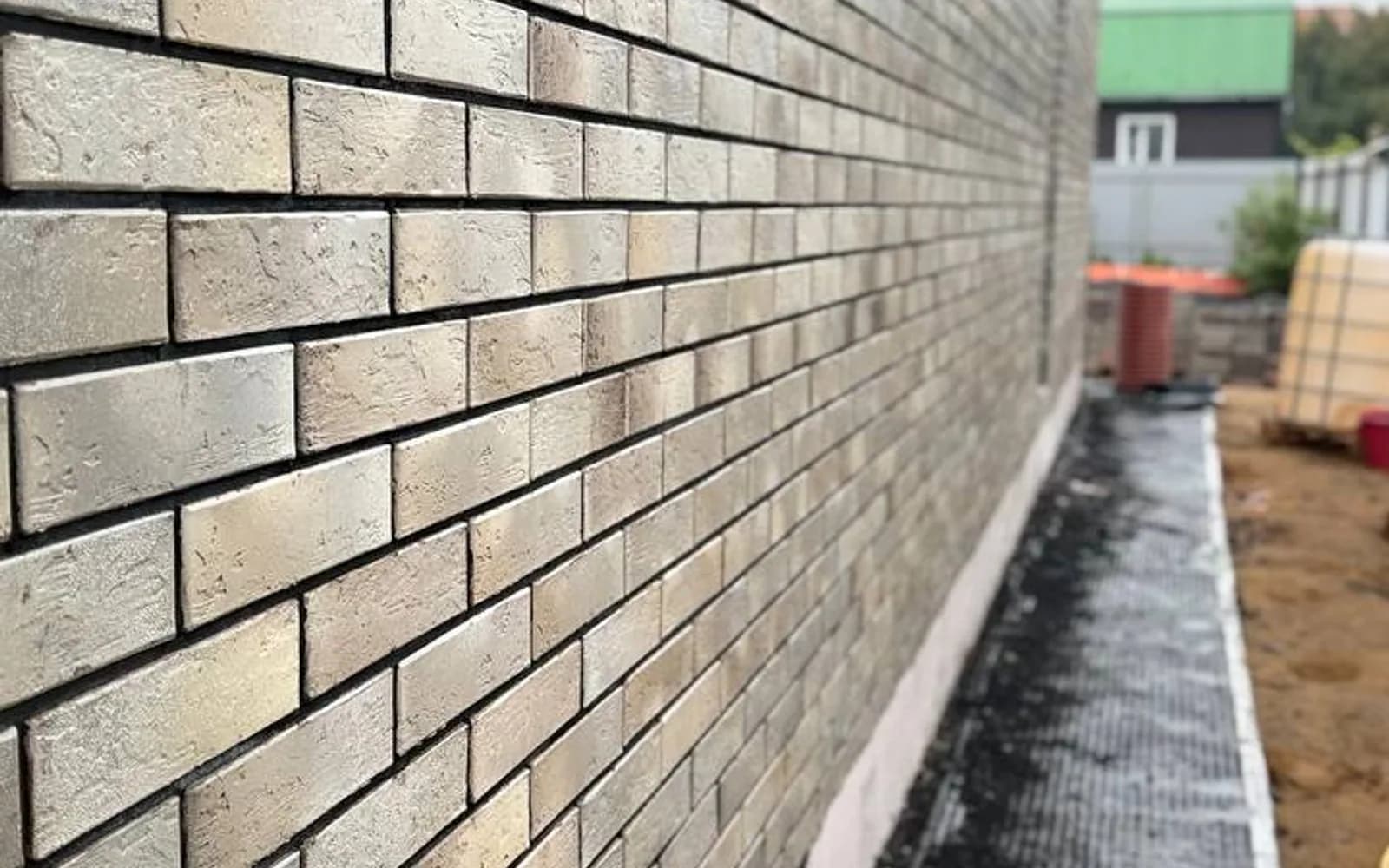

В ложковом ряду наружу обращена длинная грань кирпича, а вертикальные швы соседних рядов смещаются. Такой рисунок выглядит продольно ориентированным и часто используется как часть фасадной композиции. Размер смещения и расположение элементов задаёт проект кладки, поэтому один снимок стены не показывает полный конструктивный узел.
В тычковом ряду видимой становится короткая грань. Чередование ложковых и тычковых рядов создаёт более частый ритм фасада. Цепная перевязка обычно строится на чередовании ложковых и тычковых рядов; на конкретном объекте термин и схема должны совпадать с рабочими чертежами.
Однорядную и многорядную системы перевязки различают по расположению ложковых и тычковых рядов в стене. Для декоративного рисунка также применяют комбинации разных оттенков и выступающие элементы. Схема должна учитывать не только внешний вид, но и геометрию углов, сопряжение стен и узлы проёмов.
Как декоративная кладка меняет внешний вид фасада
На визуальное впечатление влияют формат изделия, оттенок, фактура и глубина шва. Матовая поверхность выглядит иначе рядом с гладкой, а контрастный раствор делает сетку швов заметной. Сначала полезно сравнить образцы при дневном и вечернем освещении, затем оценить их рядом с кровлей, окнами, водостоком и цоколем.
Декоративные выступы и углубления создают тени, которые меняются в течение дня. Их проектируют с учётом отвода воды, примыкания к окнам и обслуживания фасада. Деталь должна быть понятна каменщику по схеме и разрезу; одной визуализации для выполнения сложного узла может быть мало.
Если в фасаде сочетаются несколько цветов, определите зоны перехода и порядок подачи кирпича на площадку. Перемешивание изделий из разных поддонов помогает уменьшить видимые пятна оттенка, когда это предусмотрено рекомендациями производителя. Сохраните маркировку партии, чтобы материал на видимых стенах подбирался согласованно.
Согласуйте раскладку с форматом и архитектурой дома
Перед заказом материала уточните номинальные размеры кирпича, допуски, толщину шва и доступность доборных изделий. Эти параметры влияют на модуль ряда и расположение вертикальных швов. При больших окнах и узких простенках раскладку полезно проверить заранее: подрезка может изменить рисунок и сроки кладки.
Сведите фасадные развёртки с планами и разрезами. Проверьте уровень цоколя, перемычки, карнизы, углы, примыкания террасы и участки с водосточными трубами. Для каждого фрагмента укажите ориентацию кирпича, цвет раствора, глубину шва и точки, где рисунок прерывается или меняет направление.
До массовой кладки можно согласовать контрольный участок в масштабе, удобном для оценки фактуры и цвета. Зафиксируйте выбранный образец, ширину шва и технологию выполнения. Такой этап помогает заказчику, дизайнеру и исполнителям сверить ожидания, прежде чем одинаковое решение распространится по всему фасаду.
Рисунок фасада не заменяет расчёт стены
Несущую способность, толщину и состав стены определяет проектировщик с учётом здания, нагрузок, материала и климатических условий. Выбор узора не подтверждает прочность конструкции. Если меняется формат кирпича, толщина раствора или система облицовки, проверьте связанные проектные узлы до закупки.
В многослойной стене облицовка связана с основанием, гибкими связями, утеплителем, вентиляционным зазором и примыканиями. Эти элементы показывают в документации. Для фасадной кладки важны отвод воды, защита верхних горизонтальных поверхностей и корректное оформление проёмов.
При приёмке сверяйте выполненный рисунок с утверждёнными развёртками, проверяйте геометрию рядов, равномерность швов и состояние лицевых поверхностей. Особое внимание уделите углам и переходам вокруг окон. Замечания записывайте по конкретным осям и участкам, прикладывая фотографии для повторной проверки.
Как описать выбранный вид кладки в задании
В задании укажите тип изделия, формат и цвет, схему рядов, ориентацию граней, толщину и оттенок раствора, глубину шва и требования к углам. Приложите фасадные развёртки и детали узлов. Если используется декоративный элемент, покажите его на разрезе и обозначьте привязку к окну или цоколю.
Отдельно запишите, кто утверждает пробный участок, кто принимает партию кирпича и кто согласует замену материала. Для сложной кладки полезны ведомость расхода, схема паллетирования по фасадам и порядок контроля. Эти документы связывают внешний образ с организацией строительного процесса.
Внутренние статьи о проверке кладки, выборе кирпича для дома и растворе помогают разобрать соседние вопросы. Для текущего проекта итоговое решение согласуют с архитектором и конструктором: фасадная композиция должна совпадать с утверждёнными планами и техническими требованиями.
Пример фасадной раскладки и контрольного фрагмента
Представьте прямой фасад с двумя окнами, угловыми участками и облицовочным кирпичом двух оттенков. До заказа на развёртке отмечают рядность, границы смены цвета и места, где кладка подходит к рамам. Отдельно прорисовывают углы и верхние участки проёмов, чтобы рисунок не обрывался случайно.
На пробном фрагменте сравнивают фактический кирпич, раствор, толщину шва и глубину его обработки. Осмотр проводят с обычного расстояния и при дневном освещении. Согласованный образец фотографируют, указывают партию и сохраняют вместе с чертежом фасада.
Во время кладки вместе с рисунком проверяют проектную геометрию, регулярность рядов, сопряжения, качество швов и узлы отвода воды. Исправления проще внести на небольшом участке, пока последующие ряды и примыкающие конструкции не закрыли доступ.
К контрольному фрагменту приложите выбранный кирпич, образец раствора и эскиз раскладки. Укажите номер партии и дату согласования. Если архитектор меняет цвет или формат, обновите фасадные развёртки и проверьте, можно ли продолжить рисунок на углах и откосах. Фиксация решения защищает внешний вид дома от случайных замен в ходе работ. Перед утверждением осмотрите образец при дневном и вечернем освещении: оттенок шва и фактура поверхности заметно меняют общий рисунок фасада.
Частые вопросы
- Какие бывают виды кирпичной кладки?
- Различают варианты по расположению ложковых и тычковых граней, перевязке рядов и декоративному рисунку. Конкретная схема должна быть показана в рабочих чертежах.
- Что такое ложковая кладка?
- Это расположение кирпича, при котором на видимой стороне стены обращена его длинная грань — ложок. Смещение швов и узлы определяются схемой кладки.
- Как выбрать рисунок кирпичного фасада?
- Сравните формат и оттенок изделий, цвет раствора, раскладку у углов и проёмов, а также внешний вид рядом с окнами и кровлей. До основной работы согласуйте образец.
- Можно ли менять схему кладки во время строительства?
- Изменение согласуют с архитектором и конструктором, затем отражают в актуальных чертежах. Это позволяет проверить узлы и заранее определить влияние на материал и работы.
