Почему замеры санузла проводят до дизайн-проекта

Какие решения зависят от точных размеров санузла

Санузел занимает небольшую площадь, поэтому каждая привязка влияет на удобство и внешний вид. Положение стояка, ширина прохода, размер короба, высота выпуска канализации и габариты сантехники связаны между собой. Ошибка в одном размере меняет раскладку плитки, положение мебели, дверцы ревизии и расстояния между приборами. Замеры санузла перед ремонтом дают проектировщику фактическую основу для планировки и рабочих чертежей.

На стадии идеи легко представить просторную душевую, широкую тумбу и удобное хранение. Реальная геометрия может показать, что выбранная комбинация требует другой глубины, переноса двери или более компактного оборудования. Своевременная проверка помогает сравнить несколько вариантов до закупки материалов. В результате собственник видит последствия решения на плане и может осознанно выбрать подходящий сценарий.

Для замеров нужен единый подход: фиксируются стены, углы, проёмы, существующие коммуникации, высоты, выступы и места, где понадобится обслуживание. Отдельно отмечают поверхности, которые будут выравниваться, поскольку чистовой размер после штукатурки и облицовки изменится. В рабочей документации эти данные связывают с выбранной сантехникой, светом, полотенцесушителем, шкафами и дверью.

• габариты помещений до и после предполагаемого выравнивания
• положение стояков, выпусков, вентканалов и ревизий
• размеры сантехники, мебели, дверей и проходов

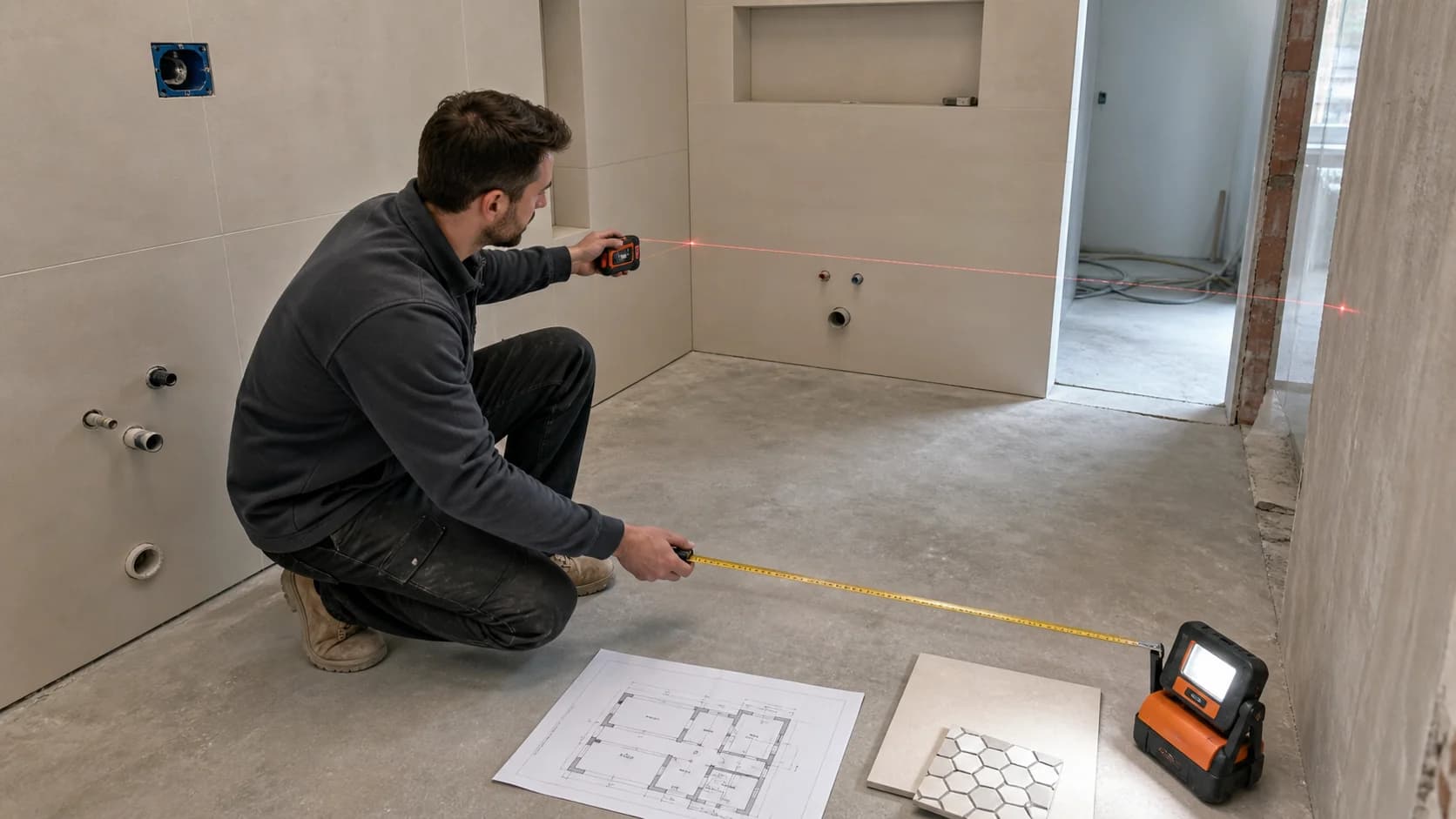

Как измерить геометрию стен, пола и потолка

Измеряют каждую стену, диагонали помещения, ширину проёмов, высоты и перепады. Диагонали помогают заметить отклонение помещения от прямоугольной формы, которое станет заметным в раскладке крупной плитки или при установке мебели. Углы осматривают в местах примыкания стен, короба и потолка. Если поверхность имеет выступ или нишу, её габариты и глубину фиксируют отдельно, поскольку они могут определять линию облицовки.

Пол и потолок рассматривают вместе с инженерными задачами. Толщина стяжки, слой гидроизоляции, тёплый пол, трап или поддон влияют на отметку готового пола. Потолок должен вместить светильники, вентиляционные элементы и трассы, если проектом предусмотрены такие решения. Высоты записывают от понятной отметки и используют одинаковую систему измерений во всех документах.

Особое внимание уделяют месту двери. Направление открывания, ширина полотна, наличник и будущая толщина отделки должны согласовываться с мебелью и сантехникой. Если дверь открывается внутрь и конфликтует с тумбой или душевой перегородкой, это лучше обнаружить на схеме. Изменение решения на этапе проекта обычно проще, чем переделка готовой облицовки.

• снять диагонали и проверить углы помещения
• зафиксировать чистовые отметки пола и потолка
• проверить дверь, проходы и открывание створок

Почему инженерные выводы сверяют с сантехникой

Разводка сантехники начинается с выбранных приборов и сценария пользования. Для унитаза, раковины, ванны, душа, стиральной машины и водонагревателя нужны свои точки подключения и доступ к обслуживанию. Нельзя размещать выводы в отрыве от реальной модели: глубина, расположение патрубков и способы крепления отличаются. Поэтому спецификацию оборудования уточняют до выпуска финальных чертежей.

Канализационная трасса должна учитывать направление движения воды, доступ к ревизиям и габариты конструкций. Резкие повороты на 90 градусов стараются обходить, когда планировка позволяет, но схема всегда зависит от конкретной квартиры. Положение стояка и высота выпуска могут определить уровень пола и место для инсталляции. Все ключевые отметки переносят на развертки стен и план пола.

Ревизионные люки требуют отдельной проверки. Они должны открываться, не конфликтовать с дверцами мебели и сохранять доступ к запорным элементам, фильтрам и соединениям. На плане показывают размер и направление открытия, а в 3D-визуализации проверяют, как люк выглядит рядом с плиткой. В рабочем процессе контроль таких узлов продолжается во время монтажа, потому что фактическая ситуация может потребовать согласованной корректировки.

• подобрать модели сантехники до финальных привязок
• сверить выводы воды и канализации с развертками
• предусмотреть люки и доступ к обслуживаемым узлам

Как замеры влияют на раскладку плитки

Раскладка плитки начинается с видимых осей и элементов, которые должны выглядеть цельно. Дверь, зеркало, тумба, смеситель, ниша и углы задают точки, относительно которых распределяют целые плитки и подрезки. Если проект построен по условным размерам, в реальном санузле швы могут уйти от оси, а узкая подрезка появиться в самом заметном месте. Замеры позволяют заранее сравнить несколько вариантов.

Крупный формат усиливает требования к геометрии и логистике монтажа. Нужно знать фактическую длину стен, отклонения, высоту помещения и места примыкания к дверям и потолку. При выборе материала учитывают толщину, направление рисунка и возможность выполнить аккуратные отверстия под оборудование. Конкретная технология зависит от плитки, основания и проекта, поэтому решение принимают вместе с мастером.

Развертки стен связывают рисунок, швы, сантехнику, свет и мебель. На них отмечают линии начала, высоту фриза или ниши, положение люка и участки подрезки. После согласования проектировщик передаёт рабочие материалы строителям, а на объекте проверяют подготовку основания и соответствие фактических размеров. Так красивое решение сохраняется до этапа затирки и установки оборудования.

Что передать строителям после обмеров

Итоговый комплект включает обмерный план, фото, развертки, схемы инженерии, выбранное оборудование и список вопросов. В нём отдельно выделяют данные, которые подтверждены на объекте, и решения, ожидающие согласования. Это помогает избежать ситуации, когда мастер работает по старой фотографии или по сообщению без привязки к чертежу.

Перед началом работ полезно провести короткую сверку: стены и проёмы совпадают с планом, стояк находится в отмеченном месте, модель сантехники подтверждена, ревизии доступны, а высоты согласованы. Если обнаружено расхождение, его фиксируют в рабочем чате и корректируют связанные документы. После этого изменения должны попасть в актуальную версию проекта, чтобы дизайнер, прораб и специалисты видели один набор решений.

Замеры санузла дают максимальную пользу, когда превращаются в последовательность контроля. Сначала измеряют и проектируют, затем проверяют подготовку основания и инженерные выводы, после чего принимают раскладку и монтаж. Такой порядок поддерживает понятную коммуникацию с заказчиком и сокращает количество решений, которые приходится принимать рядом с уже установленной отделкой.

• обмерный план и фотографии с привязками
• развертки, схемы инженерии и спецификация приборов
• список согласований и актуальная версия проекта
